北京进口ABB高压电机维修:5400KW进口ABB高压电机维修

一台5400KW的进口高压电机,使用五年后进行常规检查、维护,运回厂检修,保养。附电机铭牌:


ABB进口<a href=http://www.niuqi99.com/cases/gaoyadianjiweixiu/ target=_blank class=infotextkey>高压电机维修</a>

一、检修保养中发现故障

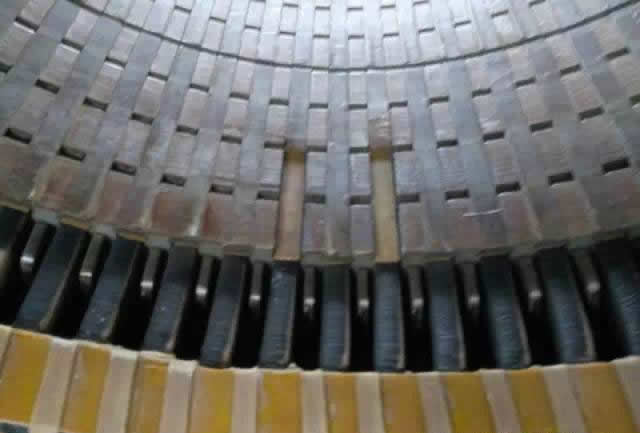

电机解体后,发现有两处槽楔脱落,部分槽楔松动,如下图

ABB进口<a href=http://www.niuqi99.com/cases/gaoyadianjiweixiu/ target=_blank class=infotextkey>高压电机维修</a>


二、问题分析及故障处理

该槽楔为铁氧体磁性槽楔,库存没有该规格,维修时间短,决定采用应急方法,使用环氧树脂涂覆槽口。


ABB进口<a href=http://www.niuqi99.com/cases/gaoyadianjiweixiu/ target=_blank class=infotextkey>高压电机维修</a>


ABB进口<a href=http://www.niuqi99.com/cases/gaoyadianjiweixiu/ target=_blank class=infotextkey>高压电机维修</a>



三、补充知识

磁性槽楔

1)磁性槽楔的功能

磁性槽楔提高电机性能的机理主要是通过改善气隙的磁密分布和幅值来实现的,磁性槽楔能改善气隙的磁密分布,减小脉动,从而提高了效率、减小了铁损,降低了温升,

2)磁性槽楔的要求

层压磁性槽楔主要是由玻璃纤维布、环氧树脂、铁粉和其他添加剂组成。有很多种类的磁性槽楔,如磁性槽泥、模压磁性槽楔、引拔型磁性槽楔、层压型磁性槽楔。磁性槽泥的特点是容易使用和具有高的相对磁导率,它的缺点是质量的一致性难以保证,强度低,尤其是高温强度低。这对使用VPI工艺的电机是不利的。模压磁性槽楔具有平衡的磁性能和力学性能,但是专模专用,生产效率低,成本太高。引拔型磁性槽楔使用铁丝,材料力学性能各向异性,如果铁丝脱落,给电机的运行安全带来隐患。模压磁性槽楔和引拔型磁性槽楔尺寸精度都取决于模具的精度,再加工性能差。与上述磁性槽楔相比,层压磁性槽楔综合性能好,如生产效率高、成本低、力学强度高、磁性能适中、机加工性能好,国外制造商大多生产层压磁性槽楔。

3)磁性槽楔的力学性能要求

磁性槽楔在装配和运行中要承受各种力。在运行中,齿区磁场与磁性槽楔中电流的相互作用力(要求磁性槽楔的体积电阻要高)、齿区磁场与磁性槽楔的磁拉力、铁心齿部机械振动传给磁性槽楔的力,在装配中,由于尺寸公差配合,磁性槽楔要受到冲击力;另外,要求铁粉与树脂要有足够的粘接强度。这就要求磁性槽楔要有足够的弯曲强度、模量、粘合强度和冲击韧性。

4)磁性槽楔的耐温性能要求

随着电机技术的发展,耐温等级越来越高,工况更恶劣,这对磁性槽楔的要求也更高了;另外,电机制造新工艺如VPI对磁性槽楔的耐温也有严格要求。这些都要求磁性槽楔具有高温耐热性能及高温稳定性。

5)磁性槽楔磁性能的要求

磁性槽楔应具有适当的磁性能,即应有适当的相对磁导率。相对磁导率太高,漏磁将增大,转矩将降低;反之,相对磁导率太低,导磁槽楔对提高电机效率、降低温升、减少噪音和振动的作用不明显。
