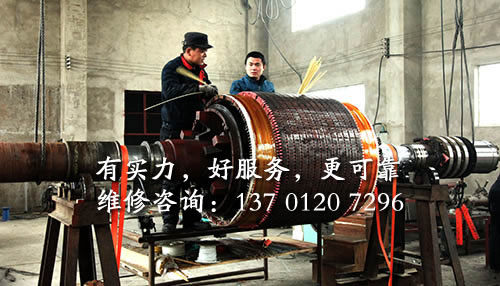

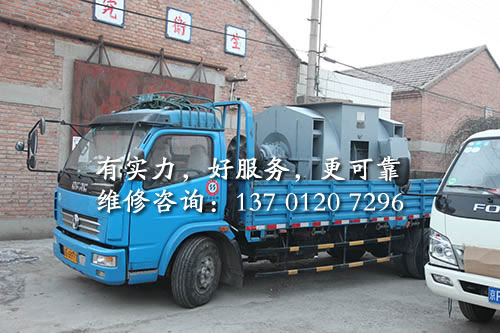

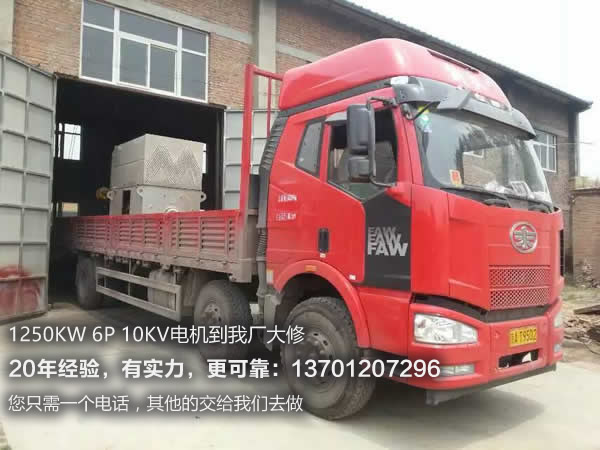

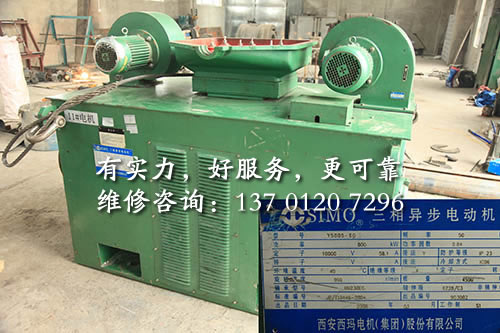

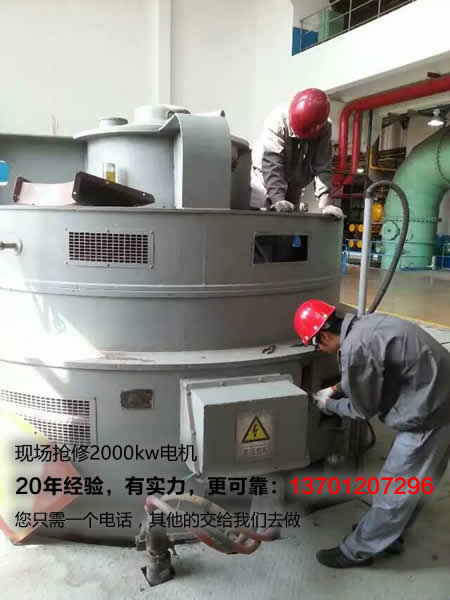

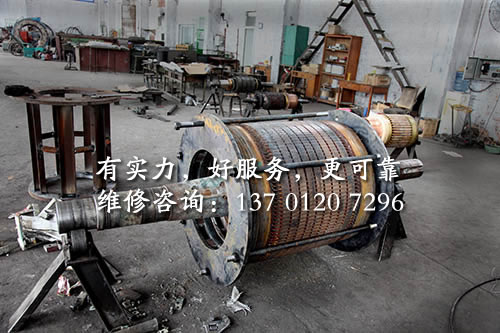

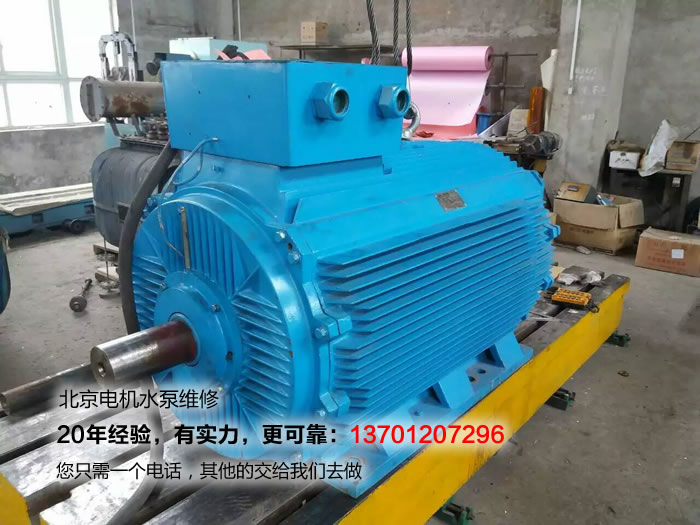

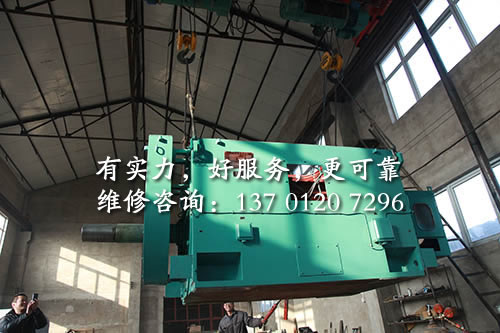

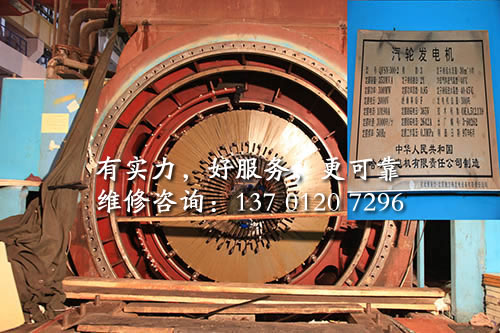

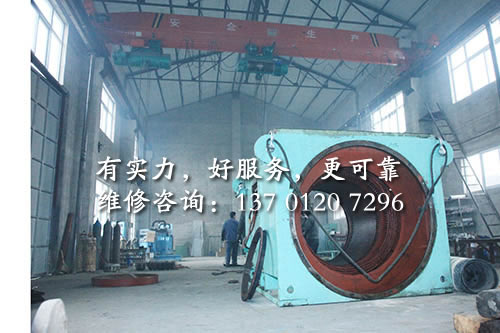

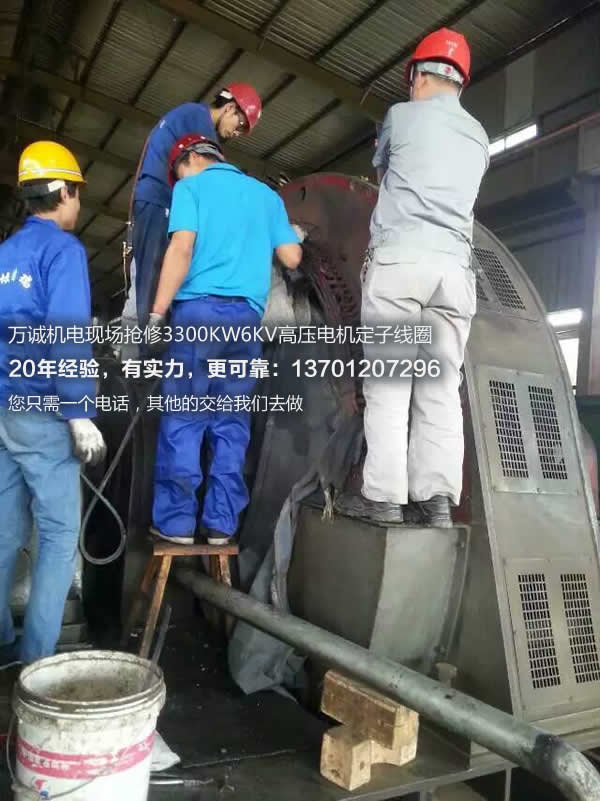

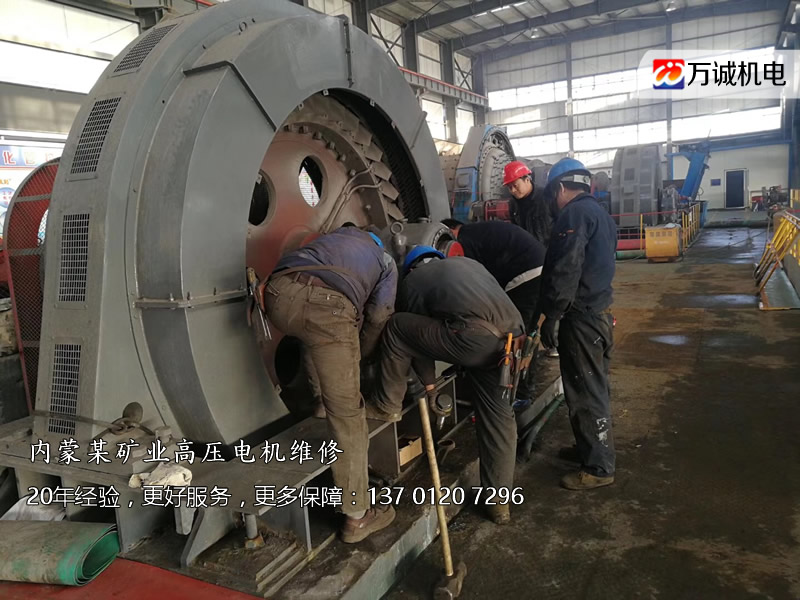

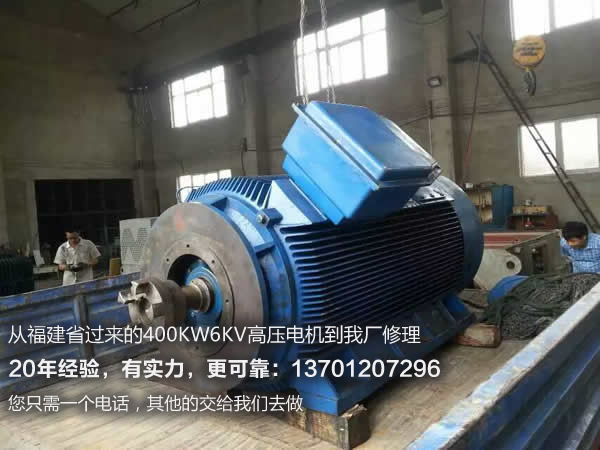

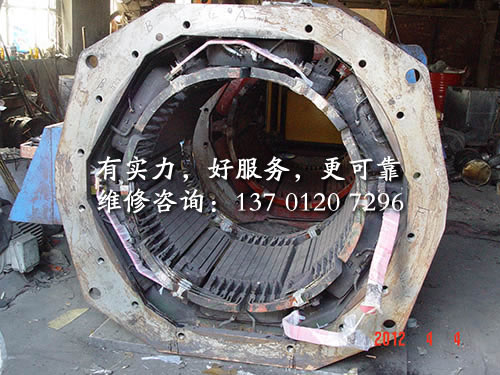

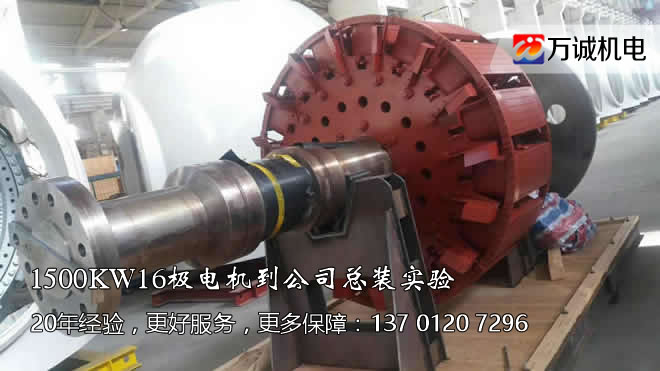

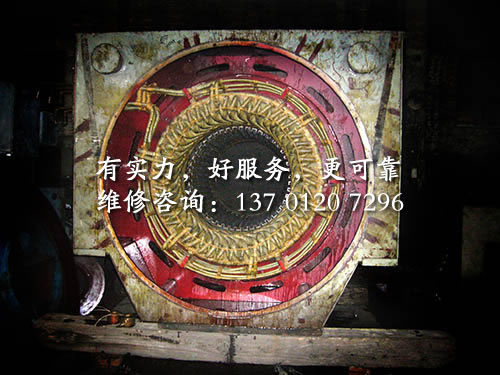

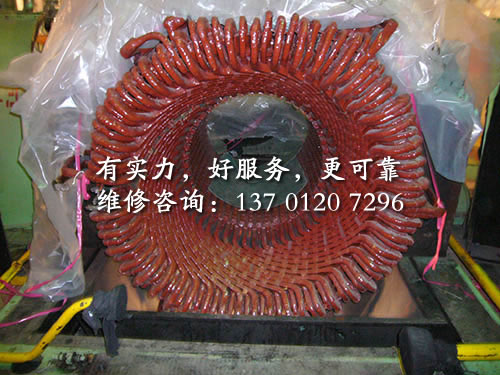

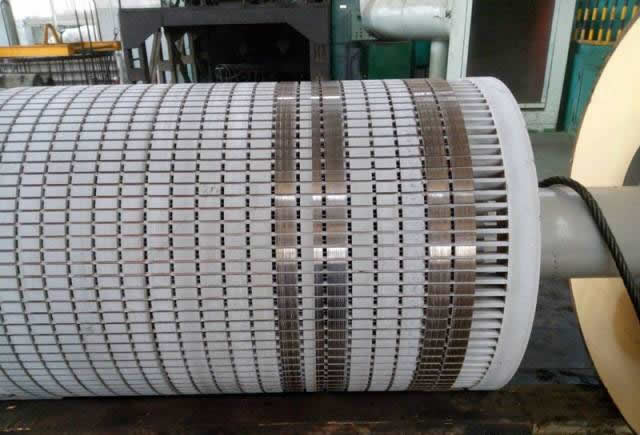

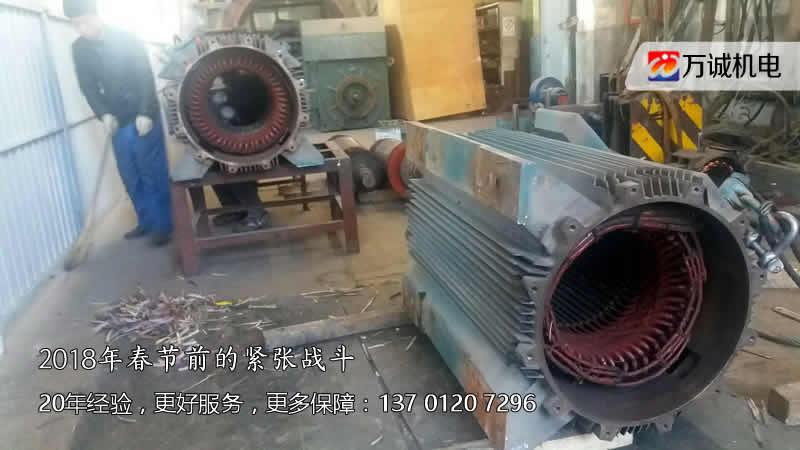

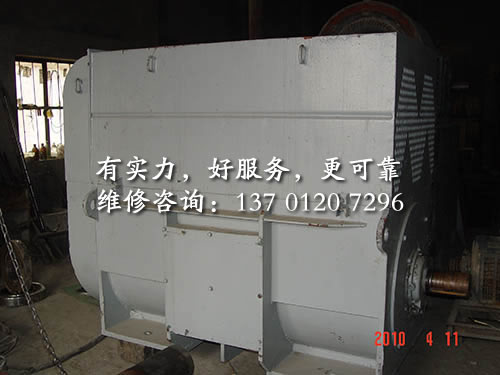

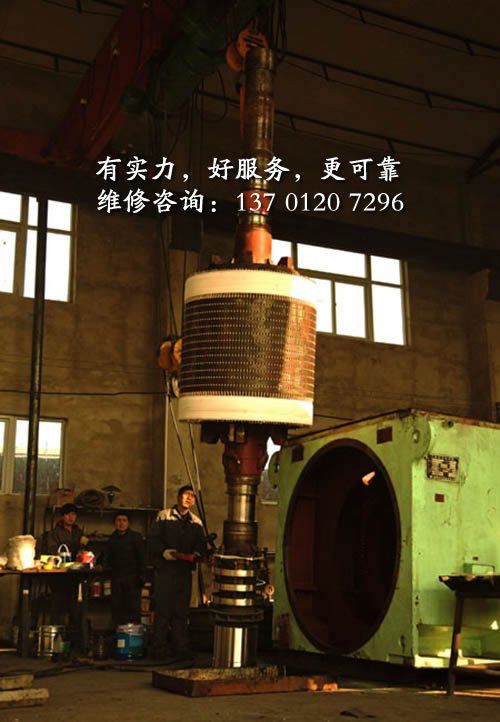

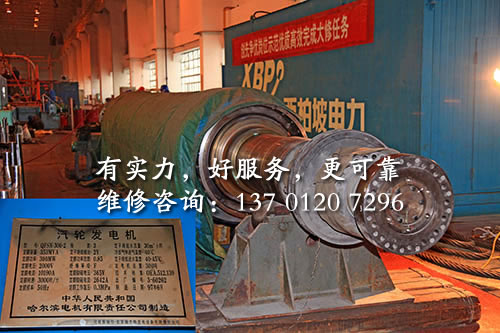

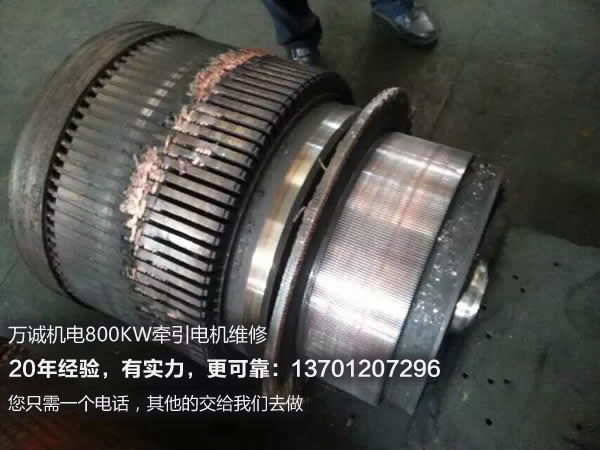

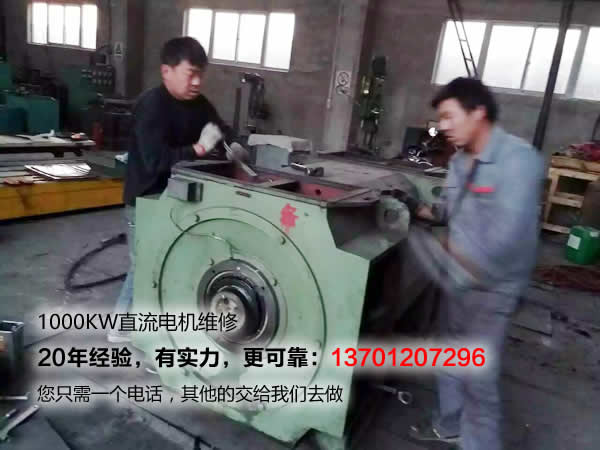

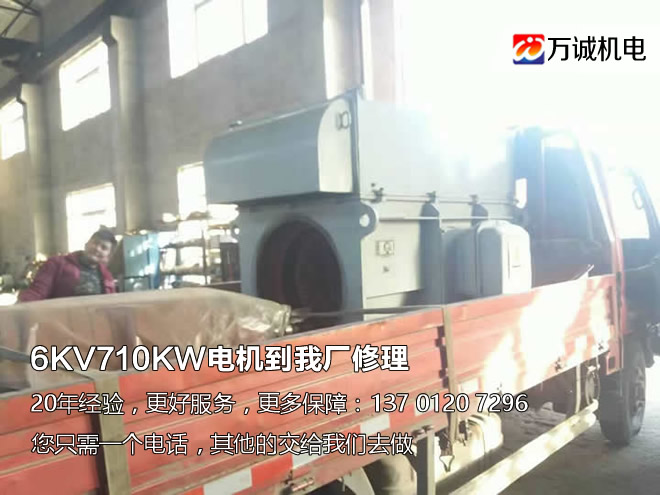

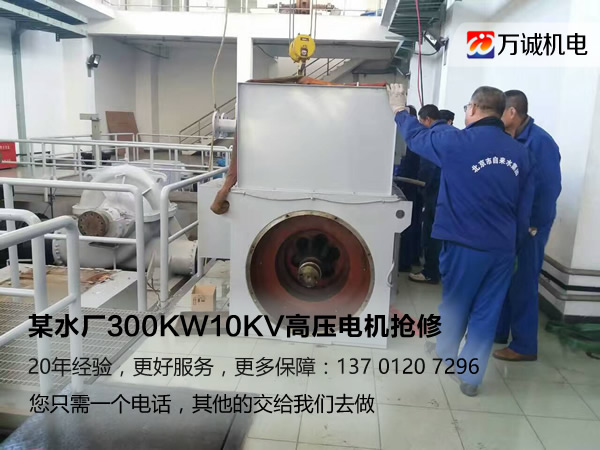

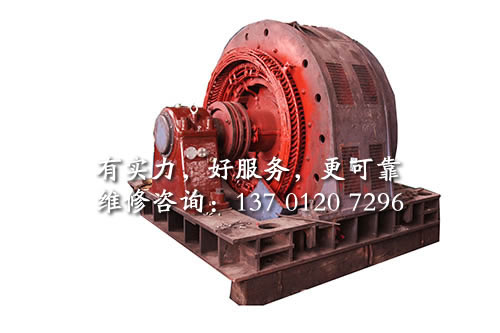

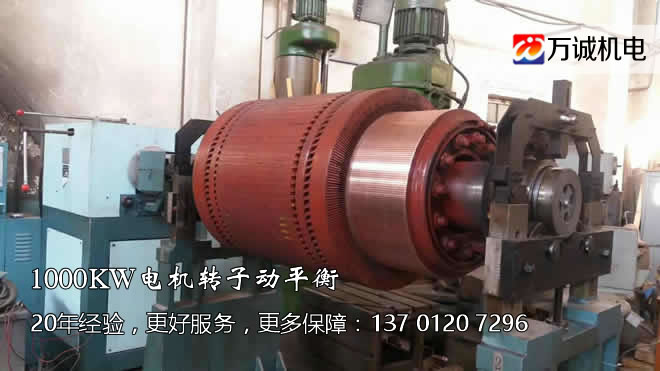

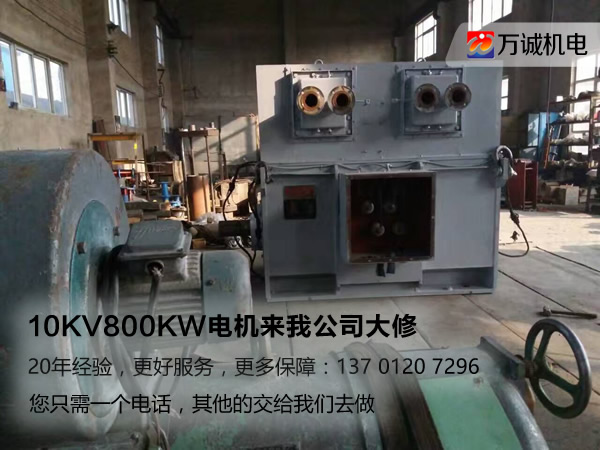

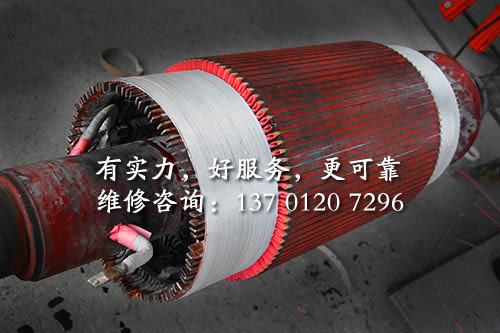

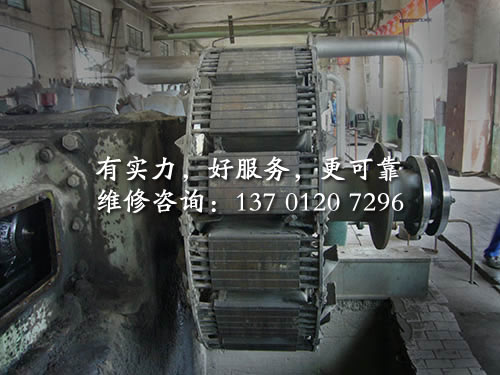

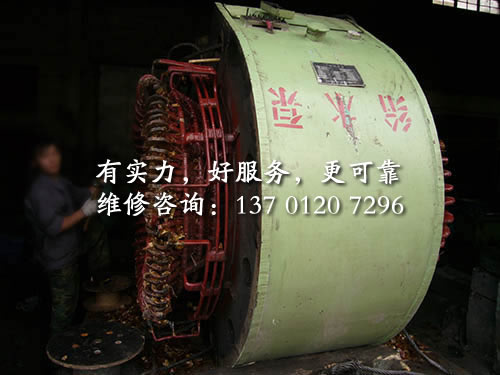

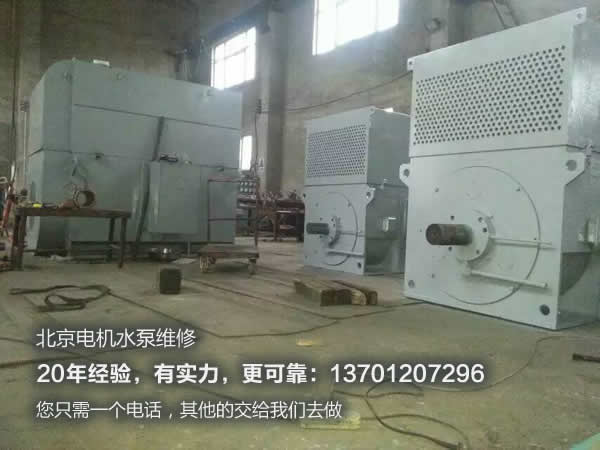

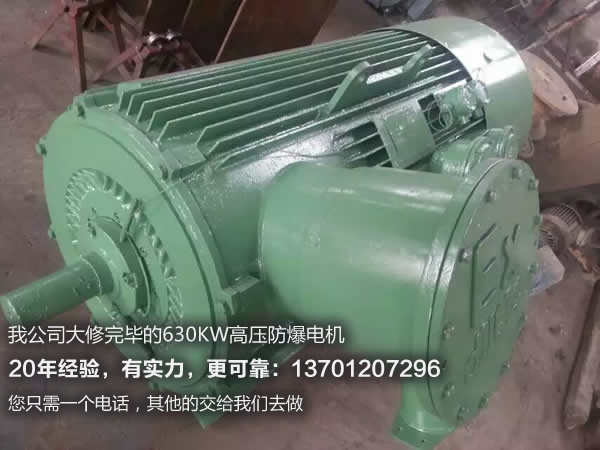

北京大型高压电机维修部分案例(图片集锦):

高压电机维修(视频案例):

高压电机维修(相关知识):

高压电机是指额定电压在1000V以上电动机。常使用的是6000V和10000V电压,由于国外的电网不同,也有3300V和6600V的电压等级。高压电机一般以200KW—2000KW居多,重量最一般在3吨以上。高压电机产生是由于电机功率与电压和电流的乘积成正比,因此低压电机功率增大到一定程度(如300KW/380V)电流受到导线的允许承受能力的限制就难以做大,或成本过高。需要通过提高电压实现大功率输出。 高压电机优点是功率大,承受冲击能力强;缺点是惯性大,启动和制动都困难。

高压电机维修一般流程:

绕线
高压电机按电压等级需要选用双亚胺,单亚胺,单薄双丝等各种规格的丝包扁线,材料齐备后,可在绕线机上绕制制成梭型成圈,一般电机最短线圈直线部分25厘米,最大线圈直线部分1.2米,绕制可单平绕,单立绕,也可双平换位绕,也可双平换位立绕,根据具体要求确定。利用圆盘中的万能调节也可绕制圆漆包线线圈。绕线机内置一台调速电机与一台涡轮涡杆减速机,带动绕线机实现0-120转/分的可顺逆可制动的旋转,并可正反计数,一般可绕制1600KW以内的各种电机线圈,另配有简易涨紧器一套,可控制绕制线圈的松紧度,遇到特殊大型规格时,可选特异型绕制设备。

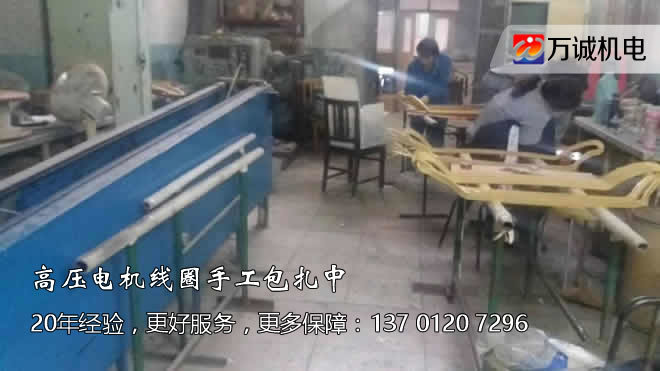

成型前包扎
高压电机梭型线圈绕制后,用收缩带,黄蜡绸带等绝缘材料包扎,目的是:保护线圈外绝缘、层间绝缘、匝间绝缘不至于损坏。在拉型机时免受模具夹具、鼻端销钉等摩擦,防止松动变形。
包扎线圈一般用女工,一般3-5人包扎供拉型。也可使用电动包带机.
成型
成型机、涨型机、拉型机其实是一种机器,它主要目的是把绕线机绕制的立绕梭型线圈或平绕梭型线圈拉成框行线圈,框型线圈以电机定子铁心的内外圆为标准,组成向心式的有角度的线圈,绕制梭型线圈需技工2人即可完成,而拉(涨)型一般需3人。拉型前使用计算机将线圈的形状按照所修电机的实际情况绘制成图并制作成模板用来调整拉型机,不会绘图者一般以旧线圈为模板调整拉型机,拉型机四只夹具有上下左右调整机构,调整夹紧机构锁扣锁定线圈进入拉型程序。
整形
高压电机由于加上层数不等的云母绝缘材料后,厚度增加了很多,线圈端部距离被绝缘层挤占,稍不注意,嵌线时拥挤嵌放不下去,造成嵌线困难,这就需要冷整型。冷整型模具(或叫正型模具),传统以木制为多,每种型号的电机就需要制作一套模具,而我公司所使用的正型模具具备调距、调角度、调端高等方面的灵活性。正型期间敲打时必须注意,不可破坏层间绝缘。
低压电机拉型后,一般不再冷整型,直接进入嵌线工序。
包扎云母带及热压
定子线圈冷正形后,即进入包扎工序,如今线圈绝缘等级高的材料基本国产化,但云母材料的质量、价格很悬殊。我公司多年制作线圈与绕制高压电机,熟知十几家产品的质量和价格,学员结业后告知厂家详情。电压高与低、季节不同各种等级云母等材料认购标准不同。一个女工包扎线圈一天10个小时,框形线圈周长在2米的万伏线圈有望包扎三只。各种电机等级线圈包扎多少层数、先包直线还是后包端部要看何时嵌线而定。云母带,高阻带,收缩带至于在线圈中起什么作用,哪家的质量好、价位低,怎样包扎,包扎在什么位置,包多少层等等,最好在跟班学习中掌握并熟记要领。我公司生产万能云母包带机,包带机一般情况下一台可代替3-5人工作,批量生产线圈的厂家可选购,初修大电机的客户初期还是以手工包扎为好。一台高压电机修理时下列几步一般要同时展开进行:绕线、拉型、冷正型、包云母带、包高低阻带,这些工序均需2-3人操作。同时下道热压线圈的工作程序也应开始。热压的主要目的有:
1. 定形后可嵌线方便。
2. 线圈固化可防潮,防水浸。
3. 电晕放电到槽口以外。
4. 完成对外界的封闭,免高压击穿。
热压机可附加自动控制装置,比如H级温度在多少度恒温工作,F级在多少度恒温工作,热压时间多厂,何时开机,何时待机保温均可实现智能化,热压时要自备到指定的厂家购一些脱模剂,清除剂,清残留物等工具。
测试耐压
热压线圈退模后要放置一段时间再测试耐压,这是检验产品的一道工序,按照3000V、6000V、10000V等不同的工作电压有不同的要求打耐压标准。
直线部分或弯曲部分怎样去防止打穿,送些均须在热压时掌握。
自绕制线圈至嵌线完毕,一般要多做一只线圈,目的有:
1. 留下该型号电机技术数据(线规,匝数,绝缘厚度,直线长,弯度,端部长,抬高度与节距角度等数据)。
2. 以备哪一只线圈不合格时替换。

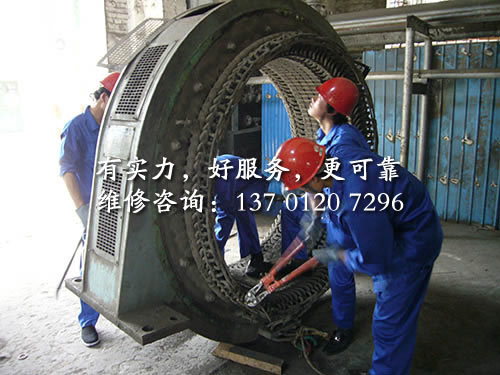

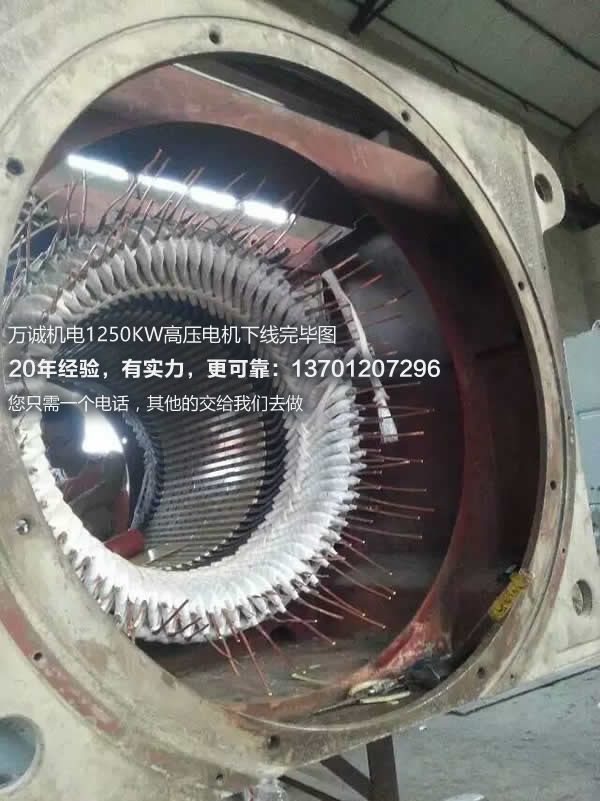

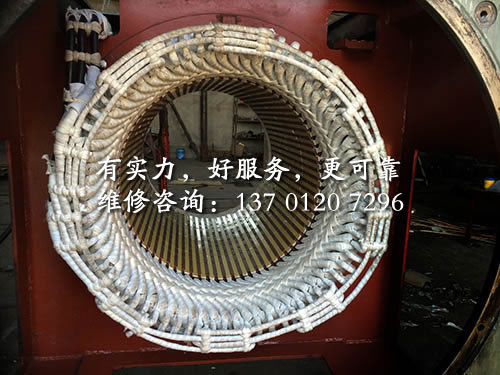

嵌线(定子、转子)
电机定子、转子在经去尘(一般经高压水枪冲洗)后进入烘箱内烘烤,降温后确定是小修还是大修电机。高压电机小修时有一套小修提出线圈工具,转子导条线之弯弧工具,定子线圈机芯内的热压工具,类似小工具很多,需自制,关键是技术与经验要结合。怎样不损坏原线圈是关键。取出线圈重新加工费时费力,能否对旧线圈改造是节省时间的关键(一般高压电机所用的丝包线采购周期为1~2周,这就贻误了修理时间,这些重要问题需要在跟班学习中掌握)。
小修转子时,转子中的铜导条(铝条)怎样取出,取出来如何换条,如何包扎制作标准线圈,以及如何焊接试验等一系列工序,这里不一一论述。大修电机转子时,必须取出全部线圈,怎样取,怎样保持完好线圈是关键技术。比如是高电压的电机,要尽量完整的取出来。如保持线规不损坏,重新包扎时,可省钱、省时。需重新制作线圈时,须算出线规,浪费时间。定子嵌线时一般每三只线圈打一次耐压,以防止线圈对两端槽口放电或对两端端环放电以及因下线有失误造成的线圈损坏放电。整台线圈全部嵌下后的接线,、分距、分组、连线、包扎、接星点、出电机引线等操作均按照各等级电机的操作规程进行。一般的电机在封星点前打一次耐压后即封在一起,外引三根引接线即可。也有特殊引接6根引线外封三角或外接星线。一般引接线需从指定的高压电缆生产厂家购买。一切嵌线接线完毕,整台电机再打耐压一次即完工。
浸漆
利用电加热棒加热定子至一定温度后翻转,定子口朝上进行双面灌漆。灌漆时底部有盛漆装置。灌完漆需待两小时以上再放入烘箱,先低温烘三个小时,再高温烘18小时。累计24小时后出炉。目的是固化线棒绝缘与槽内外导线绝缘,以防震动破坏绝缘结构。请除定子内腔中的残漆即可装配。
试验
整机参数试验:利用专利技术--磁控开关变压器起动试验设备来起动380V、660V、1140V、3000V、6000V、10000V等各种电机,高低压可起动试验容量在1000KW以内。凡鼠笼、滑环电机均可作空载起动,空载运行试验,试验项目分测电流、测电压、测速、测温、量噪声等十几个项目。
国内湘潭电机厂、上海电机厂、哈尔滨电机厂等等都是国内高压电机的名牌。
